Прототип:

HK MP5K PDW (Personal Defense Weapon)

Пистолет-пулемет MP5K PDW разработан в 90х годах специально для военного рынка, как индивидуальное оружие самозащиты, призванное заменить в войсках обычные пистолеты. MP5K PDW, если его сравнивать с любым пистолетом, при своих компактных размерах может обеспечить значительную огневую мощь.
Вся остальная информация про MP5 PDW в сети.

Привод:

Начну как обычно с того, что пошлю всех любителей Маруя и всего с ним связанного куда подальше. Я буду рассказывать про фирму Galaxy и ее творение MP5 PDW. И кто бы что не говорил, а я ценю свои деньги.
Поэтому Маруй – это не наш метод!

Итак, в коробке приехало: сам привод Galaxy MP5 PDW, аккум NiMh 8,4 В на 1100 мАч, тупая зарядка, шомпол, ремень, антуражный но абсолютно бесполезный пламегаситель, механа на 30 шаров, бункер на 200 шаров (да-да приехало 2 магазина!!!).
Корпус у Galaxy MP5 PDW пластиковый и состоит из 2 частей – рукоятка и ствольная коробка. Пластик на рукоятке очень прочный, пластик ствольной коробки менее прочный и имеет свойство крошиться при «криворуком» обращении.
Единственный минус MP5 PDW – короткий стволик (всего 15 см).

MP5 PDW сразу был разобран, смазан, избавлен от люфтов в гире, заменена проводка.

Вот поэтапная разборка Galaxy MP5 PDW:

1) Вынимаем магазин. Отцепляем пламегас. Выдавливаем штифты (пины) сзади и убираем приклад. Выдавливаем штифт спереди и снимаем тактическую ручку. В днище рукоятки выкручиваем 2 винта, убираем снизу крышку держащую мотор (под ней дюралевая бляшка не потеряйте).

2) Снимаем с двигателя клеммы, аккуратно вынимаем двигатель (он ничем не закреплен). Выкручиваем винты внутри рукоятки.

3) Выкручиваем винт в переключателе режимов стрельбы. Аккуратно поддеваем переключатель из которого выкрутили винт отверткой и убираем. Давим на выступ и вынимаем с другой стороны вторую половинку переключателя.

4) Выкручиваем винт рядом с курком (фото). Вынимаем штифт. Плавными движениями снимаем рукоятку с гира (может вывалится бронзовый цилиндр, не теряем его). Выкручиваем: саморезы 1 и 2, болт 3 (с другой стороны гаечка выпадет, не теряем), винт 4 (с другой стороны выпадет деталь) (разметка на фото).

5) Крепко держим корпус, переворачиваем. Аккуратно открываем верхнюю часть (она наверняка будет проклеена по краю, поэтому помогаем отрыванию тонкой отверткой). Места возможной проклейки на фото

6) Отцепляем клеммы гира от корпуса, нежно достаем гир из хоп-апа и корпуса – тянем вправо.

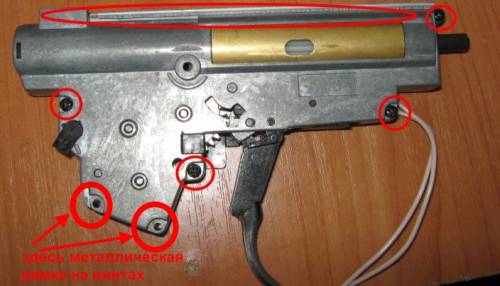

7) Гир достали, провода освободили от пластиковых крепежей. Раскручиваем 2 винта на металлической рамке (забыл зафотать). Если пружина взведена ее лучше освободить, для этого крайне аккуратно отверткой проворачиваем шестерню, которую видно рядом с курком. Проворачиваем до выстрела. (по поводу расслабления пружины - это лично мое мнение, но так проще) Раскручиваем 4 винта, сверху снимаем жестяную планку. Если пружина расслаблена, то можно тонкой отверткой начать открывать гир с его передней части (фото).

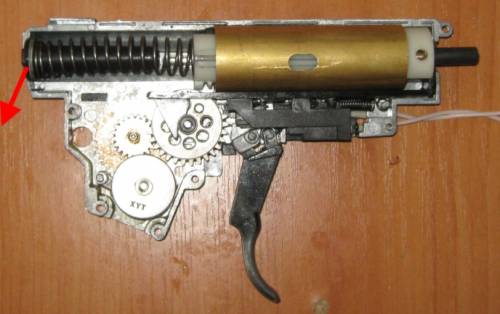

8) Если все сделано осторожно, то внутренности гира останутся лежать в своих пазах. Если не очень осторожно – будут валятся в радиусе 5 метров. Удерживая цилиндр и гир вынимаем направляющую пружины из паза и убираем вместе с пружиной (концы пружины лучше сточить напильником, чтобы торцевая часть пружины была ровной и не цепляла голову поршня и/или направляющую). Снимаем пружинку удерживающую тапет плейт и вынимаем всю поршневую из гира. Запомните как правильно соединен тапет и нозл. Вообще когда разбираете гир, запоминайте что к чему и как прикреплено.

9) Обращаю ваше внимание на систему курка. Если выпадет – затрахаетесь назад ставить. Ну вот гир почти полностью разобран.

Для чего мы разбирали Galaxy MP5 PDW?

• Замена смазки. Всю старую смазку необходимо очистить, новую нанести (на шестерни наносил катерпилеровскую смазку, на поршневую – силиконовое масло). Смазку наносим только туда где по логике должно быть трение, больше никуда не надо.
• Замена проводки.
• Центровка шестерней (самое важное). Материал по центровке планирую выложить попозже. Тут объясню вкратце. Необходимо шайбами (которые в гире уже есть) выставить все шестерни так, чтобы они не лежали друг на дружке (т.е. между ними был зазор), чтобы при закрытом гире они не болтались в своих гнездах (не было люфтов), но при этом свободно без натугов крутились.

Сборка гира и всего привода Galaxy MP5 PDW производится в обратном порядке.
Все саморезы при сборке лучше садить на лак.
Места бывшей склейки ни в коем случае не склеивать суперклеем или дихлорэтаном. Лучше использовать резиновый клей. Вдруг понадобится разбирать еще раз.

Резюме:

• По надежности Galaxy MP5 PDW ставлю твердую 4. Четверка потому что пластик в корпусе это все-таки пластик. И использование сочетания: штифты – пластик даже при очень бережном уходе все равно приводит к сколам краев пластика.
• Выхлоп этой малютки из коробки составлял и сейчас составляет 110-115 м/с (сам был поражен)
• Компактный и очень удобный привод для боев в зданиях и около зданий

Есть у MP5 PDW и свои минусы, но все они легко поправимы:

• Короткий стволик – 15 см. Лечится установкой более длинного и узкого стволика 25-35 см с установкой имитации внешнего глушителя. (данный вопрос еще не проверялся, возможно потребуется также замена цилиндра на цельный (без дырки).
• Штатный аккум выдохся на втором сезоне игр. Всему виной тупая зарядка. Лечится заменой аккума, либо тренировкой на умной зарядке штатного аккума.

ЗЫ: спасибо N-Drew за фотку и предоставленный Galaxy MP5 PDW.
